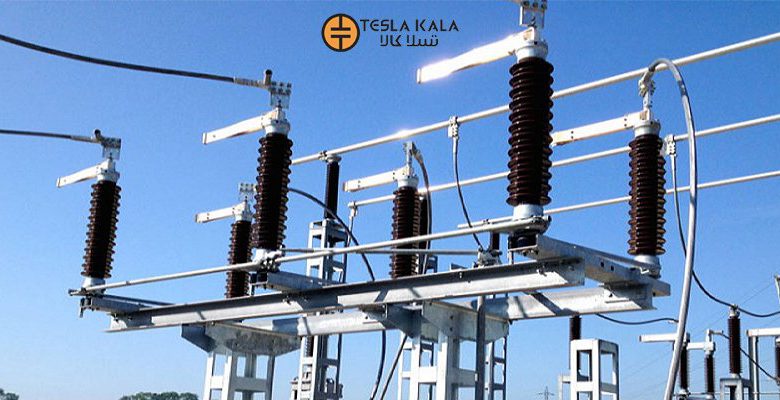

سکسیونر چیست و چه کاربردهایی در صنعت برق دارد؟

سکسیونر چیست؟

همه ما می‌دانیم که ایستگاه‌های برق دارای تجهیزات بسیار زیادی هستند. یکی از این تجهیزات بسیار مهم و کاربردی، سکسیونر است. معمولا از این دستگاه در ایستگاه‌های برق با فشار بالا استفاده می‌کنند. سکسیونر چه انواع و کاربردهایی دارد؟ در این مطلب قصد داریم به بررسی این دستگاه مهم و کاربردهای آن بپردازیم. با ما همراه باشید.

سکسیونر یک کلید فشار متوسط است. کلیدهای فشار متوسط جریان‌ها و ولتاژهای بالا را کنترل می‌کنند. این نوع کلیدها برای قطع شبکه برق یا تجهیزات آن تحت ولتاژ مورد استفاده هستند. از کلید فشار متوسط برای قطع و وصل مدارهای بزرگ استفاده می‌شود.

این تجهیز یک وسیله مکانیکی است و برای جدا کردن جریان الکتریکی بدون بار کاربرد دارد.

مقدمه‌ای بر سکسیونر و جایگاه آن در صنعت برق

این دستگاه در ایستگاه‌های برق فشار متوسط و بالا، تجهیزی کلیدی است. این تجهیز به عنوان یکی از اجزای تضمین کننده ایمنی و پایداری شبکه‌های توزیع برق شناخته می‌شود.

در سکسیونرها مقاومت الکتریکی تعبیه شده تا باعث تداخل در عملکرد بخش‌های دیگر نشود.

تمایز دیگر این دستگاه‌ها از جهت سطح ایزولاسیون آنهاست و ایزولاسیون سکسیونرها مشابه با دیگر دستگاه‌های شبکه است. این موضوع منجر به استاندارد بالاتر و امنیتی پایدارتر در زمان نگهداری می‌شود.

بر اساس داده‌های آماری، جریان سکسیونر بیشتر از جریان نامی سایر کلیدها است. این ویژگی امنیت بیشتری در اضطراری‌ها فراهم می‌کند.

در هنگام استفاده از این تجهیز باید به این نکته توجه کرد که درجه حرارت عبوری از کنتاکت‌ها نباید از 90 درجه بالاتر باشد. این وضعیت بر عملکرد صحیح سکسیونر تأثیر می‌گذارد. فناوری این دستگاه‌ها می‌تواند منابع مهمی برای پیشرفت‌های بعدی در صنعت برق باشد.

اطمینان و کارایی این کلید، برای ارتقاء امنیت شبکه‌های الکتریکی اساسی است.

ساختار و اجزای تشکیل‌دهنده سکسیونر

سکسیونرها از قطعات مهمی مثل مقره اتکایی، تیغه‌هایی برای حمل جریان، و مکانیزم‌هایی برای کنترل تیغه‌ها استفاده می‌کنند. تیغه‌ها اکثراً از جنس آلیاژهای مختلفی مانند مس و آلومینیوم ساخته می‌شوند. برای کاهش مقاومت و افزایش هدایت، تیغه یا کنتاکت‌های این تجهیز را با نقره پمی‌پوشانند.

علاوه‌بر اهمیت روند ساخت و کیفیت تولید سکسیونر، مواد استفاده شده در ساخت اهرم‌ها و تیغه‌ها، بر عمر و عملکرد آنها تاثیر می‌گذارد.

بر اساس آمار، سکسیونرها قابلیت قطع تحت بار را ندارند. در حالت باز هستند و دارای تیغه‌های جفت برای جریان یکنواخت هستند.

کنتاکت‌ها و قطعات دیگری که در ساخت این تجهیزات دخالت می‌کنند باید در برابر شرایط مختلف، مانند سرعت باد محافظت شوند. این امر باعث می‌شود که سکسیونر برای استفاده در هر نوع آب‌وهوا و شرایط جوی، عملکرد مناسب و خوبی داشته باشد.

سکسیونرها به تخلیه بار الکتریکی کمک زیادی می‌کنند. از اتصال کوتاه در شبکه جلوگیری می‌کنند. همچنین این دستگاه به تحقق ایزوله شدن شبکه الکتریکی کمک می‌کند.

نحوه عملکرد و مکانیسم‌های درونی سکسیونر

برای درک چگونگی عملکرد سکسیونر، باید ساختار مکانیکی آن‌ را بشناسیم. مکانیزم‌های قطع و وصل در این تجهیز خیلی اهمیت دارند. آن‌ها می‌توانند حرکات مختلفی مثل افقی یا عمودی را انجام دهند.

این کلیدها برای ولتاژهای بین ۶۰ تا ۷۶۵ کیلوولت استفاده می‌شوند. تیغه‌های آنها طوری طراحی شده است که بتواند جریان‌های مختلف را مدیریت کنند.

کنتاکت‌ها و نقش آن‌ها در سکسیونر

کنتاکت‌ها در سکسیونرها برای کنترل جریان بسیار مهم هستند. کنتاکت‌های این تجهیز به صورت مدرن و بسیار دقیق طراحی شده‌اند. این کار ایمنی و عملکرد در هنگام تعمیرات را تضمین می‌کند.

مکانیسم قطع و وصل

مکانیسم‌های قطع و وصل نیز نکته قابل توجه‌ای در طراحی سکسیونرها هستند. این مکانیسم‌ها می‌توانند دستی یا با استفاده از موتور طراحی شوند.

طراحی با استفاده از موتور، خصوصا در شرایط سخت فیزیکی، بسیار موثر است. زیرا امکان مدیریت تجهیزات برق را بدون حضور فیزیکی فراهم می‌کند. به این ترتیب، امکان قطع و وصل ایمن‌تر و مطمئن‌تر فراهم می‌شود.

کاربردهای متنوع سکسیونر در صنعت برق

سکسیونرها در صنعت برق نقش مهمی دارند و کمک می‌کنند کارکنان در مواقع بازرسی و نگهداری، بهتر و ایمن‌تر کار کنند.

در تابلوهای برق فشار متوسط و فشار قوی، استفاده از این تجهیز بسیار ضروری است. در هر پروژه، بر اساس نیازهای نصب و شرایط خاص، نوع مناسب سکسیونر باید انتخاب شود.

یک نوع خاص از سکسیونر به نام اهرمی نیز وجود دارد که برای حفاظت از سیستم در برابر ولتاژهای غیرمنتظره استفاده می‌شود.

در پست‌های برق فشار قوی، سکسیونرها جدا می‌کنند تا ایزولاسیون بهتری داشته باشند.

همانطور که گفتیم، سکسیونرها در مدیریت جریان الکتریکی بسیار مفیدند؛ به‌همین دلیل زمانی که نیاز به تعمیر یا بازرسی فوری است، ایمنی خیلی بالا فراهم را می‌آورند. این ویژگی‌ها باعث می‌شود که این تجهیز به یکی از مهم‌ترین تجهیزات در صنعت برق تبدیل شود.

انواع سکسیونرها

این تجهیز را بر اساس پارامترهای مختلف، می‌توان به انواع متفاوتی دسته‌بندی کرد.

در حالت کلی از نظر محل نصب، سکسیونرها به دو دسته نصب داخلی Indoor و یا نصب در محیط خارجی Outdoor دسته‌بندی می‌شوند.

سکسیونر indoor و outdoor

این کلیدهای قدرت با توجه به سطح ولتاژ و کارکردهایی که دارند نیز به انواع مختلفی تقسیم می‌شوند. در ادامه با انواع آنها آشنا می‌شوید.

کشویی

از این نوع سکسیونرها برای قفسه‌های کم‌عمق یا کیوسک‌ها استفاده می‌کنند. به صورت میله‌ای و در جهت عمودی قطع و وصل می‌شوند. در مورد ساختار آنها هم باید گفت که دارای دو پایه ثابت و یک تیغه متحرک هستند. تیغه در امتداد خودش حرکت می‌کند.

تیغه‌ای

از این دستگاه برای ولتاژهای پایین تا متوسط استفاده می‌کنند. سکسیونر تیغه‌ای در مکان‌هایی که با محدودیت سطح مواجه هستند، مورد استفاده قرار می‌گیرد. همچنین با توجه به جریان عبوری از آنها، می‌توانند به ساده دوتایی از نوع تسمه‌ای و پروفیلی تغییر کنند.

نوع نصب این دستگاه باید به گونه‌ای باشد که در شرایط جوی نامناسب به راحتی وصل نشوند. در ساختار آنها یک کنتاکت ثابت و یک کنتاکت متحرک وجود دارد.

نوع دورانی

از این نوع سکسیونرها برای ولتاژهای بین 60 تا 765 کیلوولت استفاده می‌شود. سکسیونر دورانی دارای دو تیغه متحرک و دورانی است. نیروهای وزن و باد هم نمی‌توانند باعث وصل شدن بی‌موقع آن شوند. وقتی که سکسیونر قطع یا وصل می‌شود، پایه‌ها حول محور خود به اندازه 90 درجه می‌چرخند. همین موضوع باعث قطع و وصل کنتاکت‌ها می‌شود.

اهرمی

از این نوع سکسیونرها در سطوح ولتاژ بین 63 تا 765 کیلو ولت استفاده می‌کنند. سکسیونر اهرمی دارای یک تیغه لوله‌ای برای هر فاز در سطح ولتاژ 63 تا 230 کیلوولت و دو تیغه لوله‌ای برای سطح ولتاژ 145 تا 765 کیلو ولت است.

قیچی یا پانتوگراف

به این نوع سکسیونر، پانتوگراف یا تک‌ستونی هم گفته می‌شود. از این دستگاه برای ولتاژهای فشار قوی و فوق فشار قوی استفاده می‌شود. همچنین در مکان‌هایی که دارای اختلاف ارتفاع هستند مورد استفاده قرار می‌گیرند.

تصویر انواع سکسیونر

سکسیونر زمین

کاربرد این سکسیونر برای ایجاد ایمنی بیشتر است. وقتی افراد روی خطوط انتقال و تجهیزات پست کار می‌کنند با تخلیه بارهای اضافه در ابتدای خطوط و پست‌های فشار قوی مورد استفاده قرار می‌گیرد. این سکسیونر به صورت تیغه‌ای است که روی سکسیونر خط قرار می‌گیرد.

آموزش قرارگیری و نصب سکسیونر در مدارهای برقی

نصب سکسیونر در مدارهای برقی، ایمنی و کارایی را افزایش می‌دهد. این وسیله مدارها را هنگام خاموش برق مجزا می‌کند. باید سکسیونرها را در ورودی برق به تجهیزات قرار دهیم. این کار اطمینان حاصل می‌کند که هنگام تعمیر، ایمنی فراهم است. زمانی که سکسیونر را قرار می‌دهیم، باید به اتصال بین سکسیونر و کلید قدرت توجه کنیم. این اتصال می‌تواند مکانیکی یا الکتریکی باشد.

برای قطع جریان برق، اول کلید قدرت را خاموش می‌کنیم. سپس سکسیونر را باز می‌کنیم که از ایمنی اطمینان حاصل شود. برای روشن کردن برق، ابتدا سکسیونر را می‌بندیم. بعد کلید قدرت را روشن می‌کنیم. این روش نه تنها ایمنی شما را حفظ می‌کند. بلکه ما را احتمال تعمیرات بدون خطر می‌کند.

مراحل نصب سکسیونر باید با دقت اتفاق بیفتد. این باعث می‌شود تا مدارهای بدون خطر کار کنند. دژنکتورها، قادر به حمل جریان‌های زیاد هستند. آن‌ها مدارها را بدون هیچ خطری می‌توانند قطع و وصل کنند. بنابراین، انتخاب یک دژنکتور مناسب، بر اساس نیازهای مدار، مهم است.

کلام آخر

سکسیونرها نوعی کلید قدرت هستند که تیغه‌های آنها به راحتی مشاهده می‌شوند. این کلیدها دارای انواع قابل قطع زیر بار و غیرقابل قطع زیر بار هستند. کاربرد اصلی آن جداسازی تجهیزات و قطعات تحت ولتاژ است. همچنین هنگام قطع و وصل جریان، قابلیت نشان دادن محل قطع یا بریدگی را دارند. این کلیدهای قدرت از 3 بخش اصلی مقره، کنتاکت یا تیغه و اهرم‌های مکانیزم تشکیل شده‌اند. همچنین به انواع مختف کشویی، تیغه‌ای، قیچی، زمینی، اهرمی، دورانی و قابل قطع زیر بار فیوزی تقسیم می‌شوند که هر کدام از آنها کاربردها و ویژگی‌های خاص خود را دارند.
